Jak na TZB v ArchiCADu
Projekční společnost TZB-energie CZ s.r.o. se zabývá projektovou činností ve výstavbě v oblasti techniky prostředí staveb a energetické náročnosti budov. Tvoří projekční tým odborníků techniky prostředí schopný zvládnout jakkoliv složitá technická a časově náročná zadání. Pro svoji práci využívá specializovaný TZB BIM systém DDS-CAD, výpočtové programy DEKSOFT, ale také ArchiCAD, určený převážně pro projektanty pozemního stavitelství a architekty, včetně jeho doplňkového nástroje TZB modeláře, jenž je nástrojem pro koordinaci a navrhování rozvodů ve zdravotechnice, vzduchotechnice, vytápění, chlazení aj.
Pavel Gergela / Kamil Goroš , 6. 1. 2021

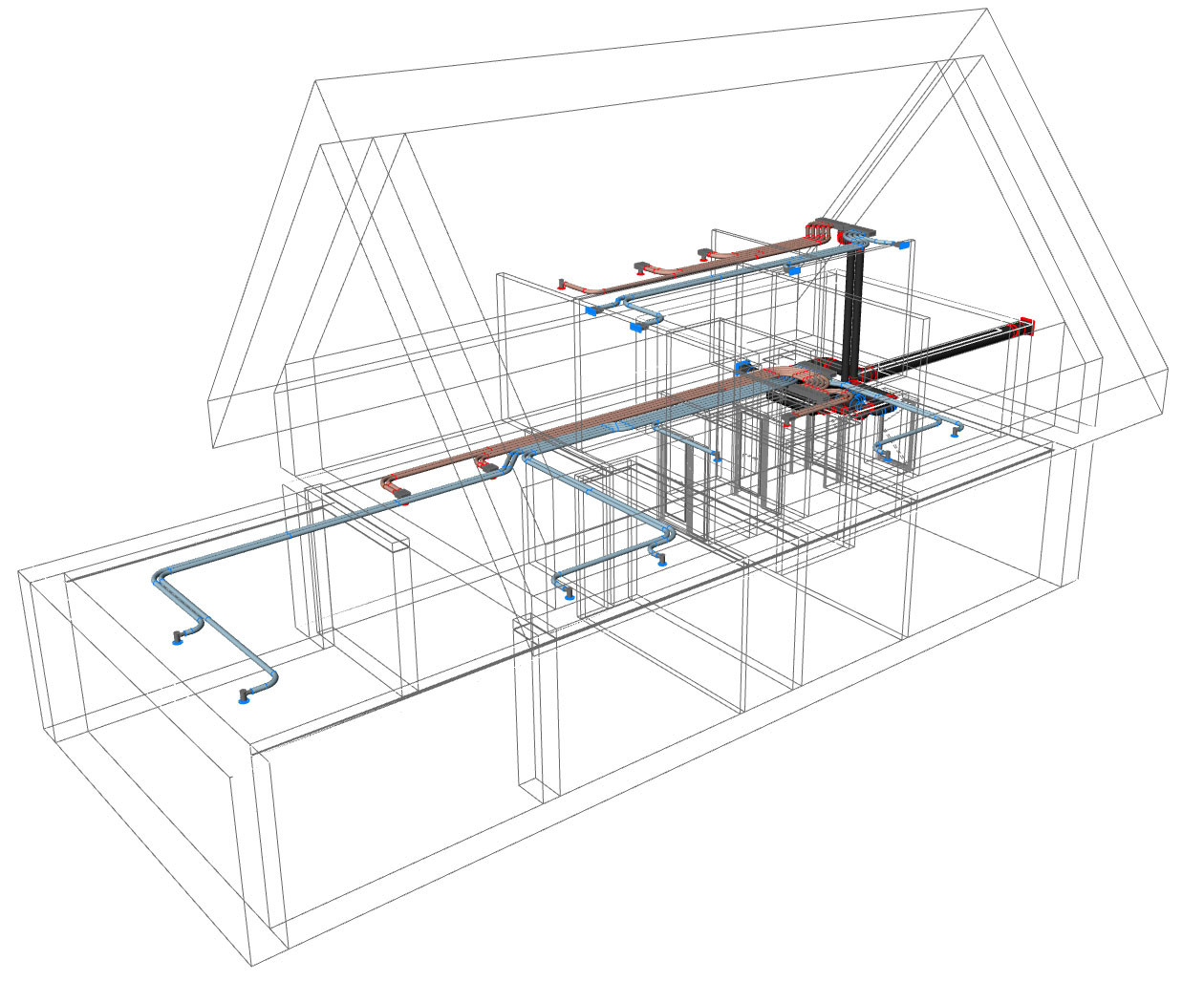

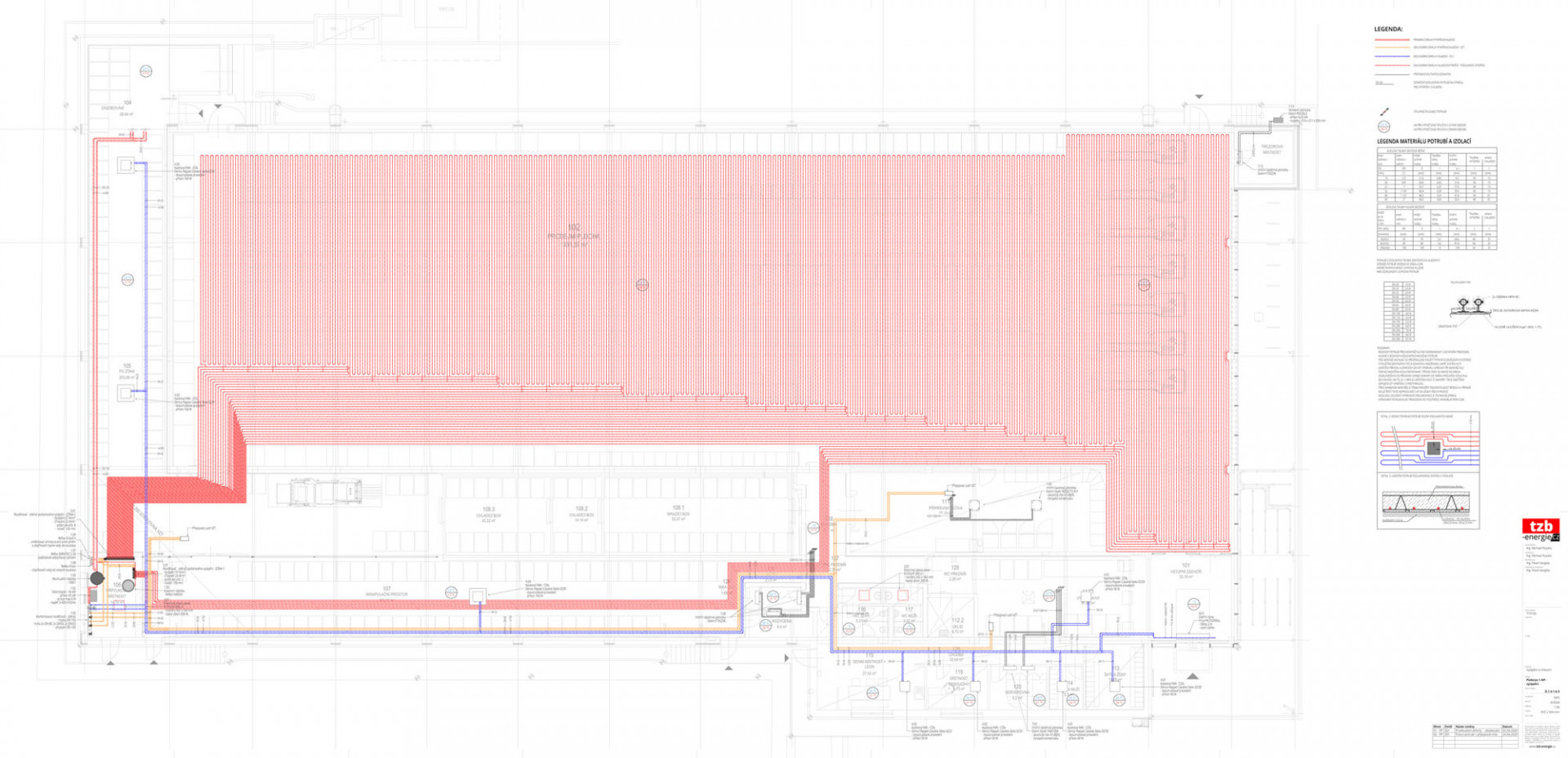

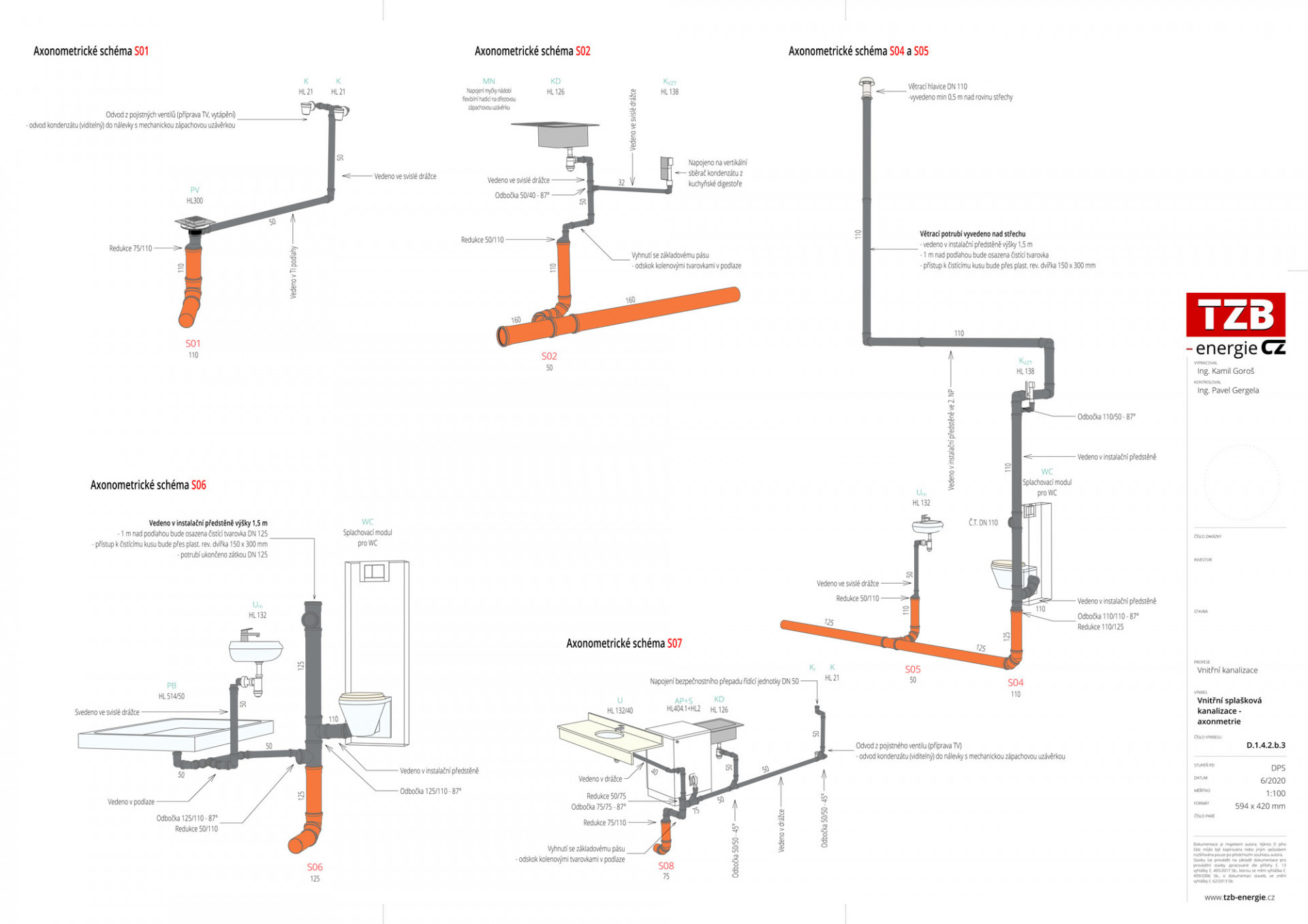

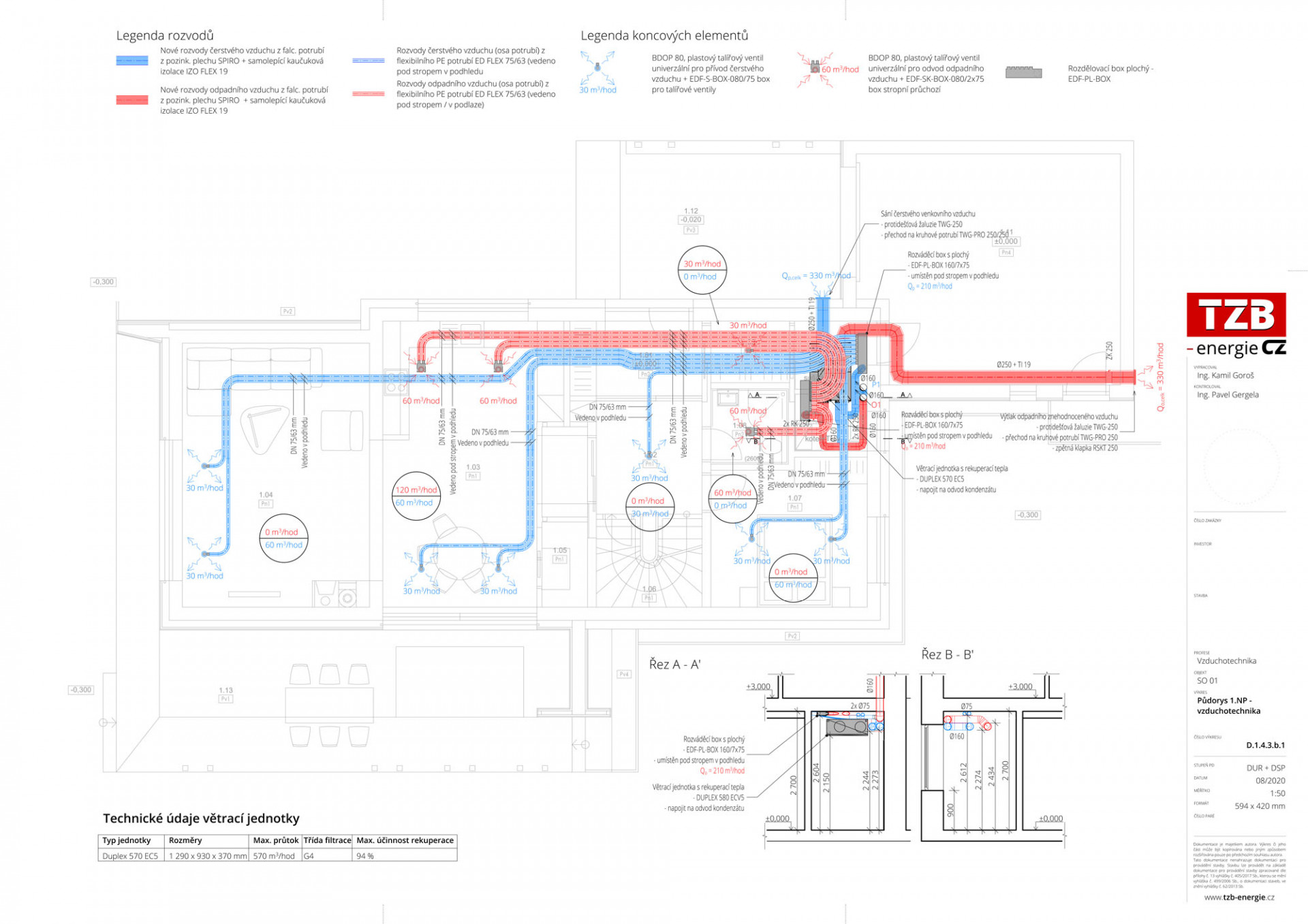

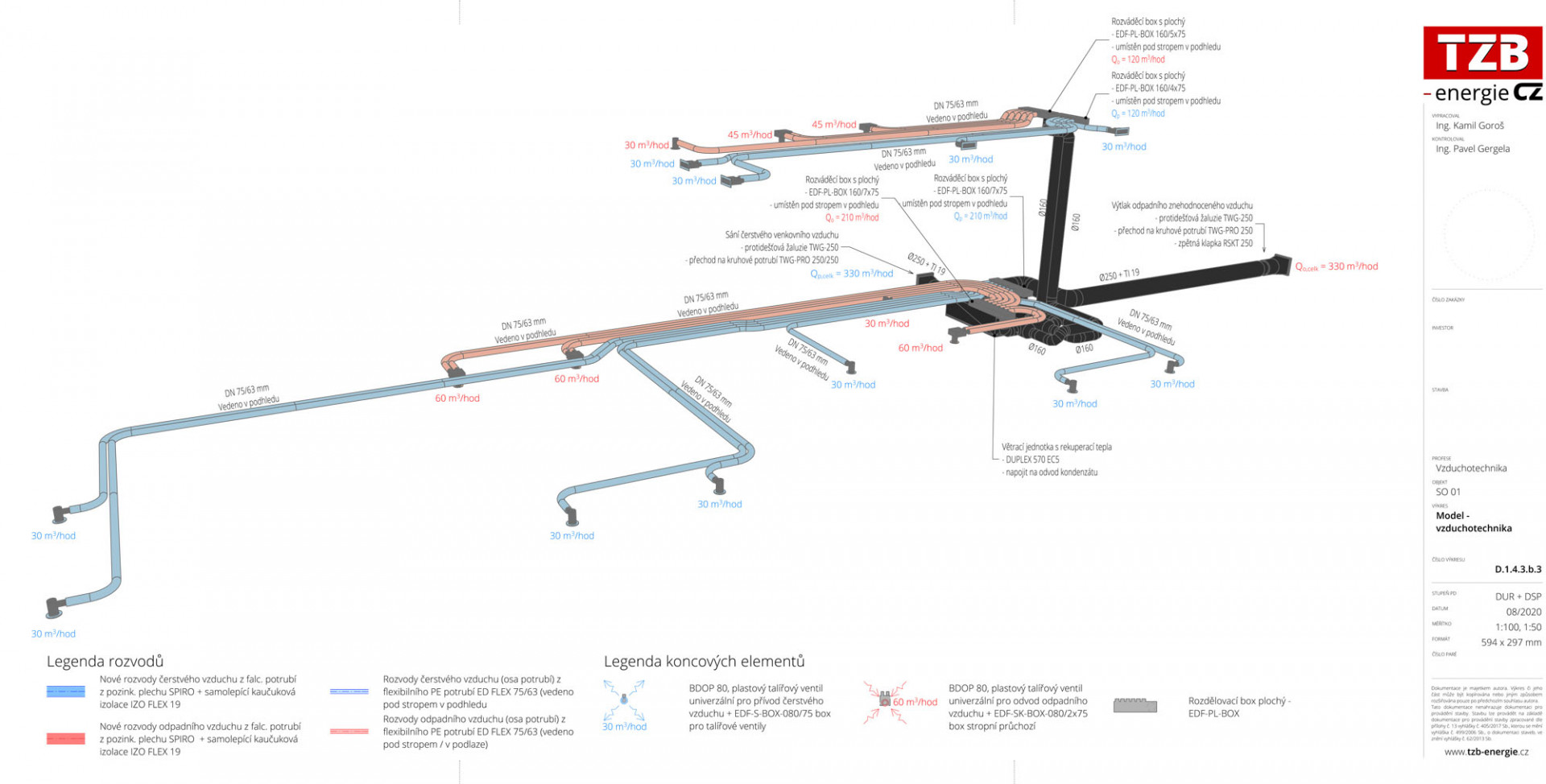

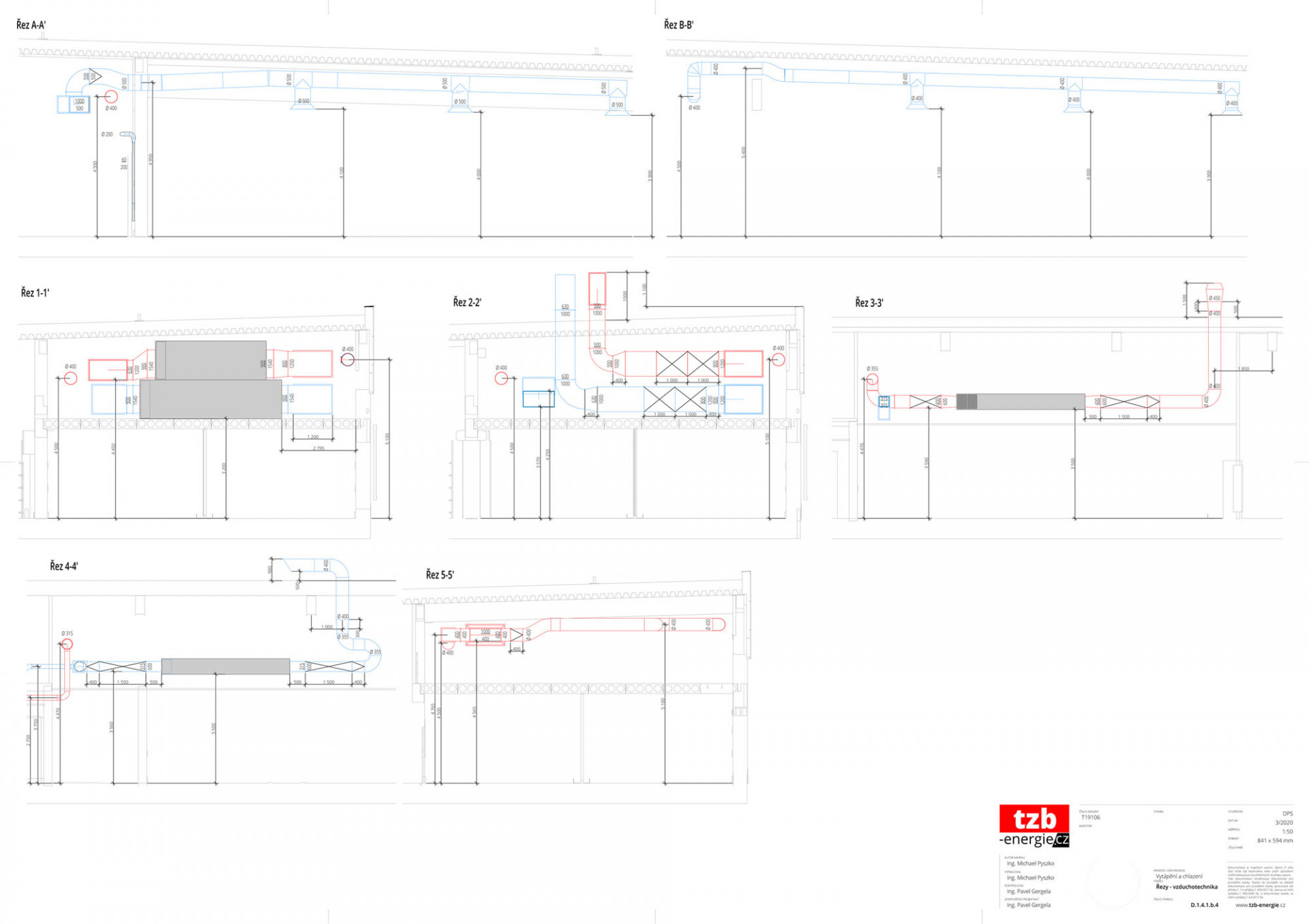

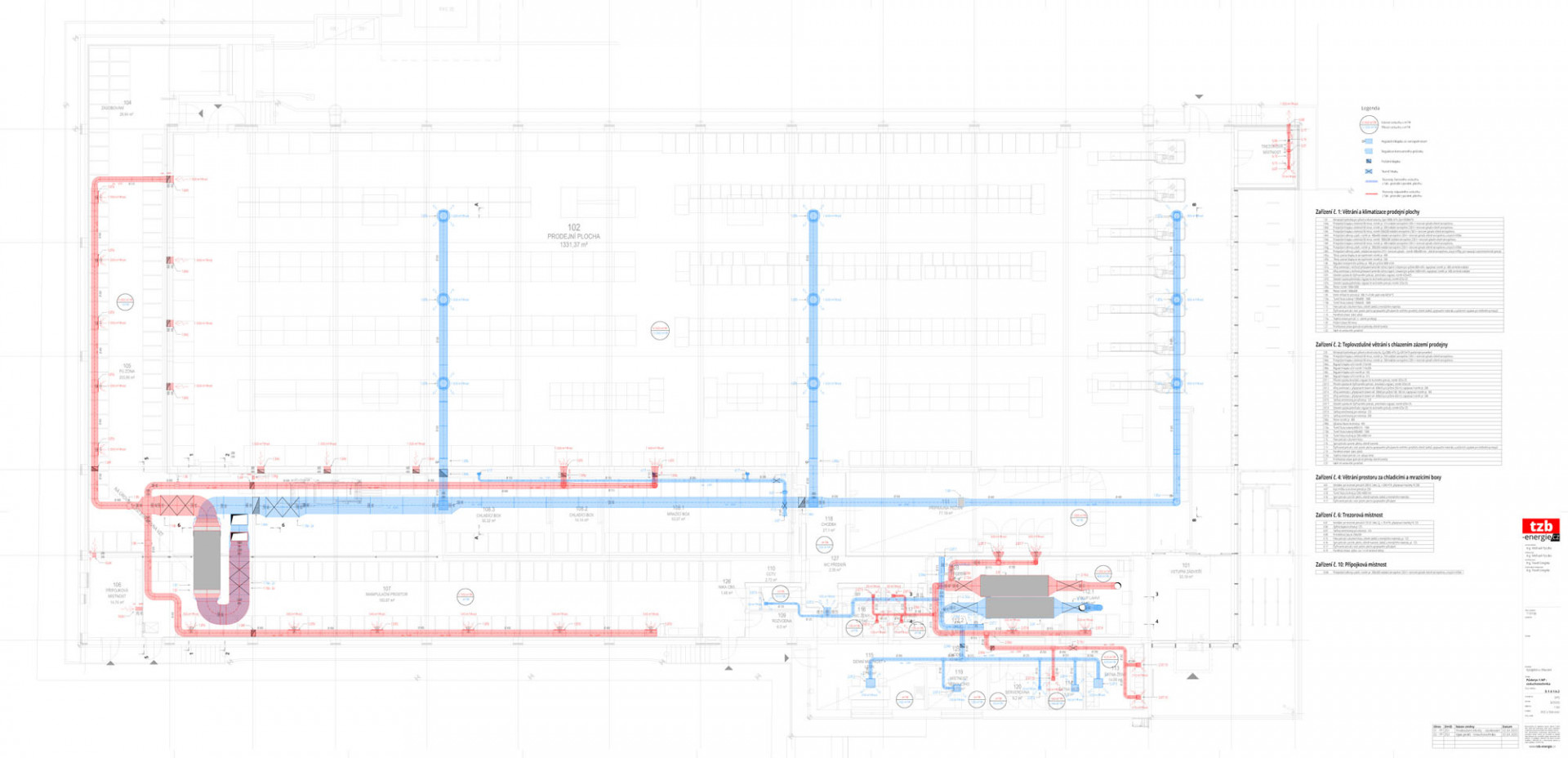

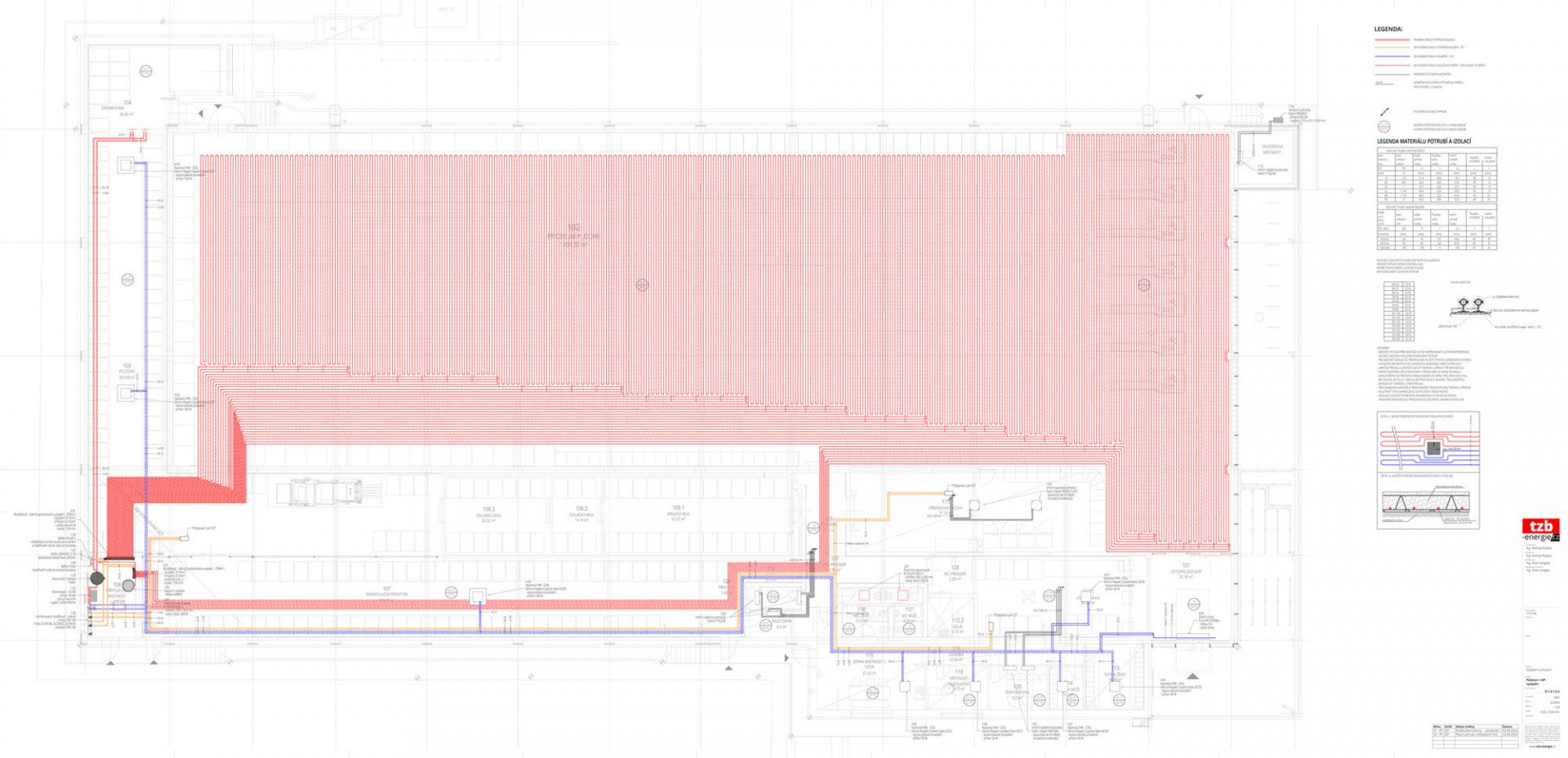

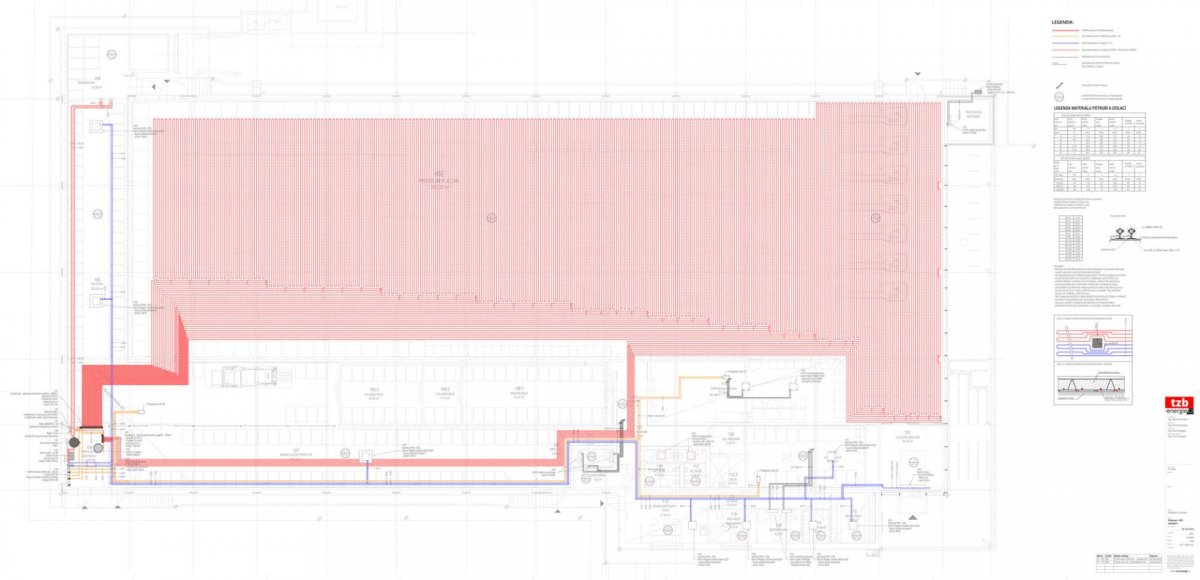

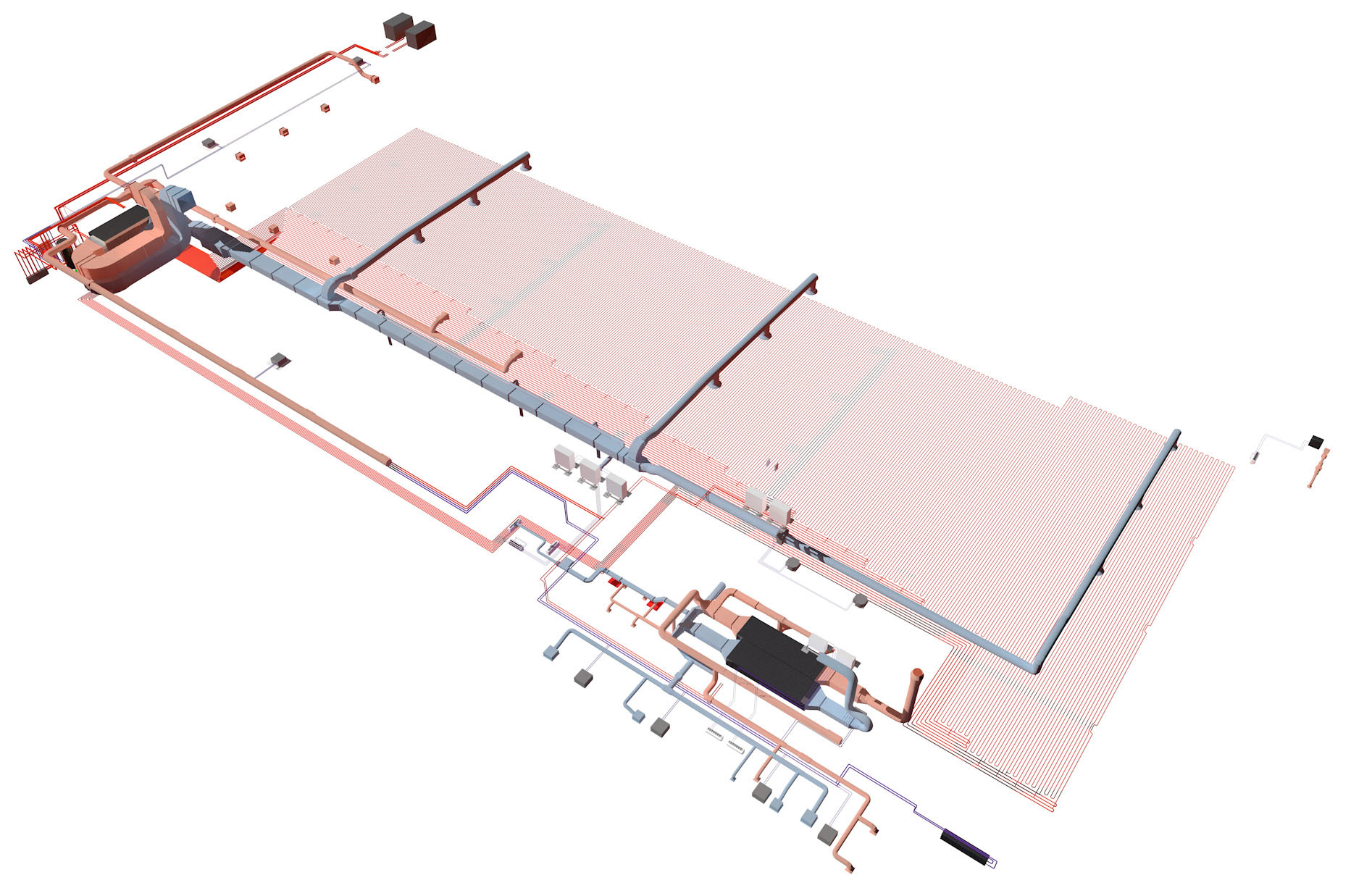

Používání TZB modeláře a jeho výstupů nám umožňuje předkládat koordinujícím projektantům naše technická řešení v prostoru. Návrh vnitřních rozvodů TZB lze provádět ve 3D, ale také v půdorysech, libovolných pohledech, perspektivách a řezech. Vypracováním 3D modelu se sami přesvědčíme ve správnost řešení a možnosti skutečného provedení, což spěje k vyhnutí se špatné vzájemné koordinaci profesí a kolizemi se stavebními konstrukcemi. TZB modelář pracuje s hmotou a prostorem, neslouží k dimenzování jednotlivých prvků. Dimenzování všech profesí řešíme odděleně, což vzhledem k databázi našich pomůcek pro dimenzování v tabulkových procesorech a vlastní zkušenosti nepředstavuje komplikace v používání TZB modeláře. Modely, a z nich odvozené vizualizace, jsou zároveň příležitostí a naší vizitkou, jak se kvalitativně a vizuálně odlišit od konkurenčního prostředí, pracujícího pouze v prostředí 2D CAD systémů.
Více k tématu

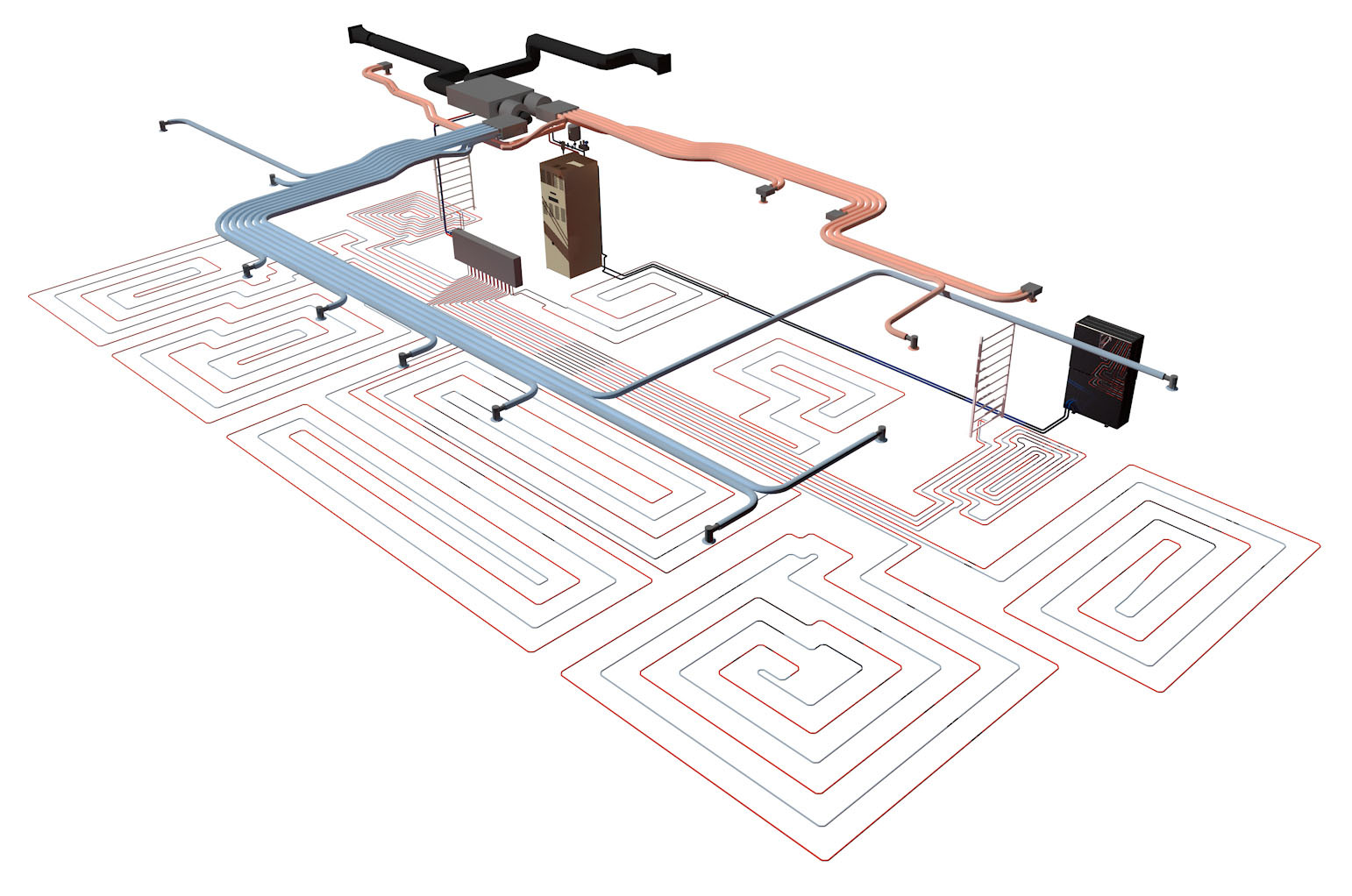

TZB modelář je doplněk ArchiCADu, který se nově od verze 24 stal jeho integrovanou součástí (všech forem licencí - komerčních, školních, studentských i učitelských). TZB modelář je CAD/BIM nástroj pro koordinaci a navrhování rozvodů vzduchotechniky, vody, kanalizace a elektra. Je určen pro architektonické kanceláře a stavební projekce. Jeho pomocí lze načíst, upravovat a i vytvářet 3D modely TZB sítí (v případě elektrorozvodů kabelových tras) v BIM projektu. Detekci kolizí mezi takto načtenými TZB projekty a stavebním projektem lze provést automaticky. Technické rozvody lze následně jednoduše koordinovat a vizualizovat. TZB modelář je dodáván s rozsáhlou knihovnou TZB prvků. Tato knihovna obsahuje speciálně konfigurované prvky s inteligentními připojovacími body pro automatické začlenění prvku do TZB systému. Funkce inteligentní trasování rozvodů dovoluje navrhnout i větvenou síť sérií kliknutí myší. Chytrý kurzor ArchiCADu a jeho systém dočasně zobrazovaných pomocných vodících čar jsou dalšími pomůckami pro jednoduché a rychlé navrhování technických rozvodů. Navrhovat trasu rozvodu lze v půdorysu i ve 3D zobrazení. TZB modelář nabízí plně automatizovanou funkci pro identifikaci a zobrazení kolizí mezi stavební konstrukcí a technickými rozvody. Detekce kolizí zobrazí přesné umístění nesrovnalosti v příslušném půdoryse i 3D pohledu. Všechny kolizní položky jsou automaticky přidány do palety Anotační nástroje, jež poskytuje snadný přístup k ID všech zjištěných kolizí. Projektanti mohou rychle posoudit identifikované kolize a určit jejich polohu v projektu. Pomocí nástroje Prostup (od ArchiCADu 23) lze automaticky vytvořit a vykazovat prostupy stavebních konstrukcí vzduchotechnického potrubí.
Spolupráce se specialisty. Projekty TZB systémů lze do ArchiCADu s TZB modelářem přímo importovat ze specializovaných aplikací Autodesk AutoCAD MEP, Revit MEP, DDS-CAD MEP, MagiCAD, atd. prostřednictvím formátu IFC. Takto načtené TZB systémy jsou identifikovány a automaticky převedeny na nativní TZB objekty ArchiCADu. Komunikace probíhá prostřednictvím doplňků (add-ons) vyvíjených Graphisoftem, které lze zdarma nainstalovat do aplikací Autodesk AutoCAD MEP a Revit MEP.
