Archicad StartEdition 2022 – vstupní brána do světa BIM
V dubnu letošního roku byla zpřístupněna česká verze Archicadu 2022. Program stojí na technologii Archicadu 25, je to profesionální CAD pro architekty, projektanty i stavební firmy s funkcemi, jež jsou zásadní pro BIM projektování a jež většina menších praxí potřebuje.
Centrum pro podporu počítačové grafiky ČR (CEGRA) , 7. 6. 2022 / Advertorial
Archicad SE disponuje všemi důležitými nástroji pro vytvoření 3D modelu a následné generování všech stupňů projektové dokumentace. Z perspektivy BIM projektování je program vyladěn tak, aby model stavby zůstal „živý“ až do finálních fází projektu. Jinými slovy, vlastní navrhování má mnohem větší prostor než rýsování a vykazování. A jak už označení – Start Edition – napovídá, chcete-li využívat všechny funkce a výhody Archicadu, kdykoli lze přejít na jeho plnou verzi a pokračovat v práci na rozpracovaných projektech.
Více k tématu
Výběr z vylepšení Archicadu SE 2022 oproti předchozím verzím SE

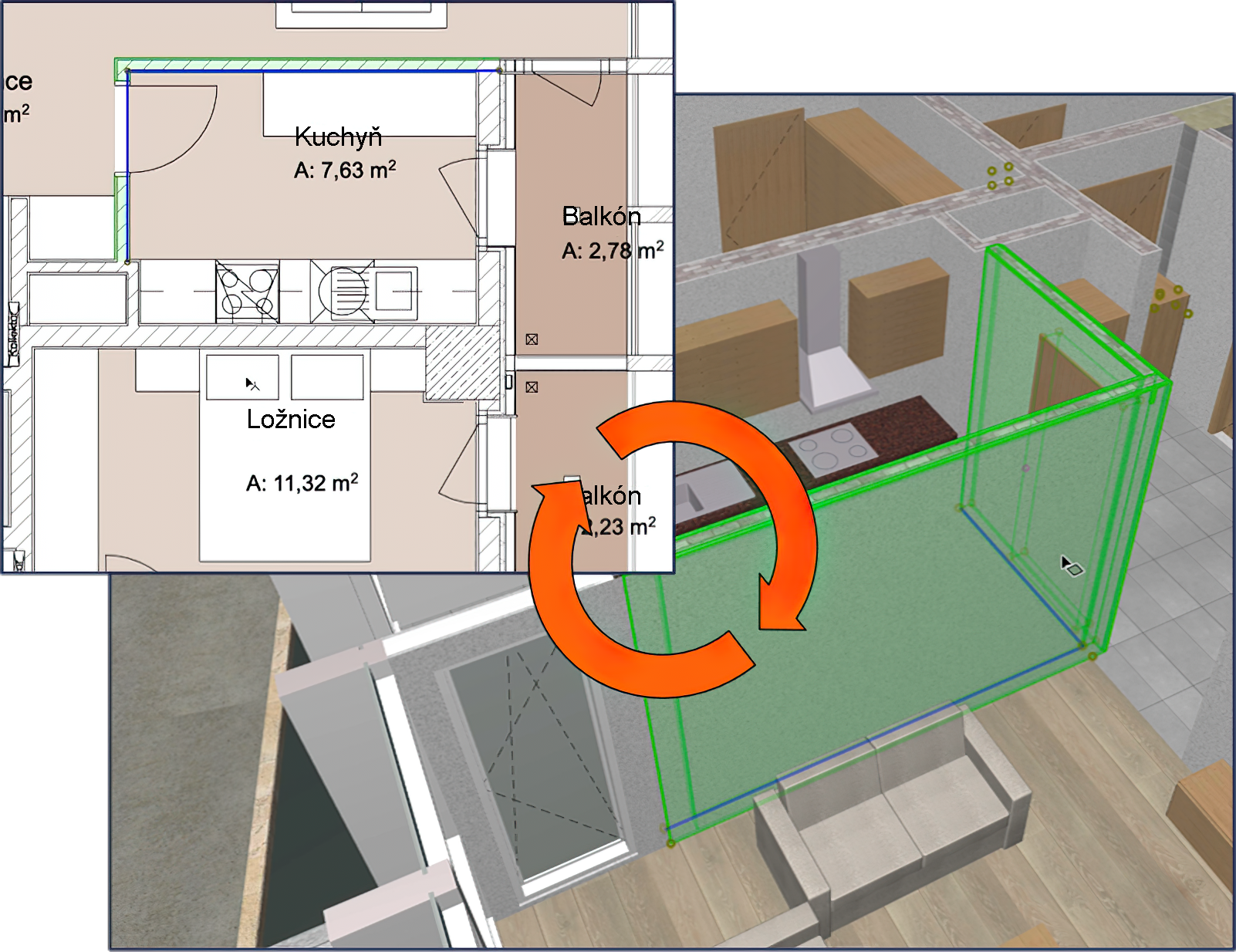

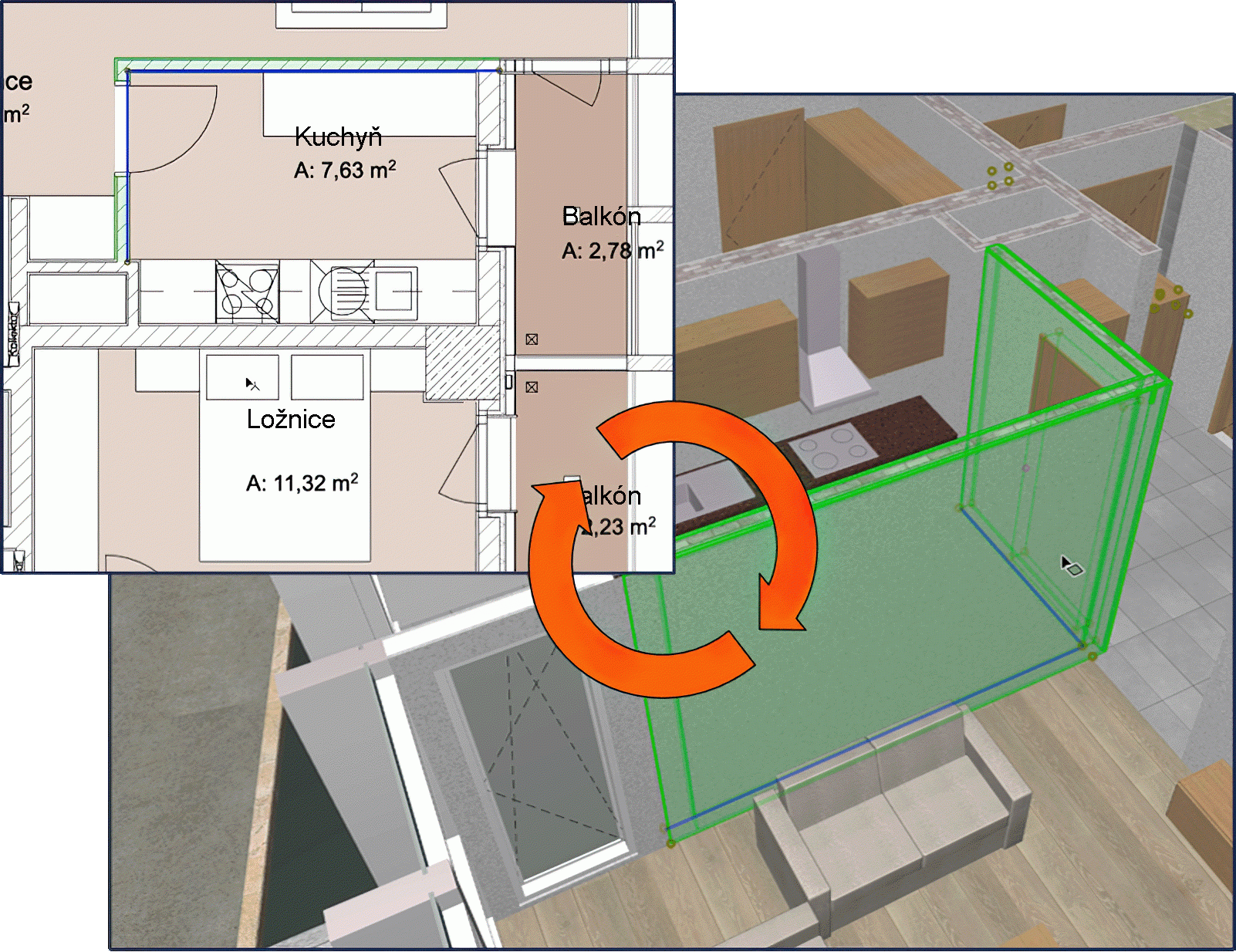

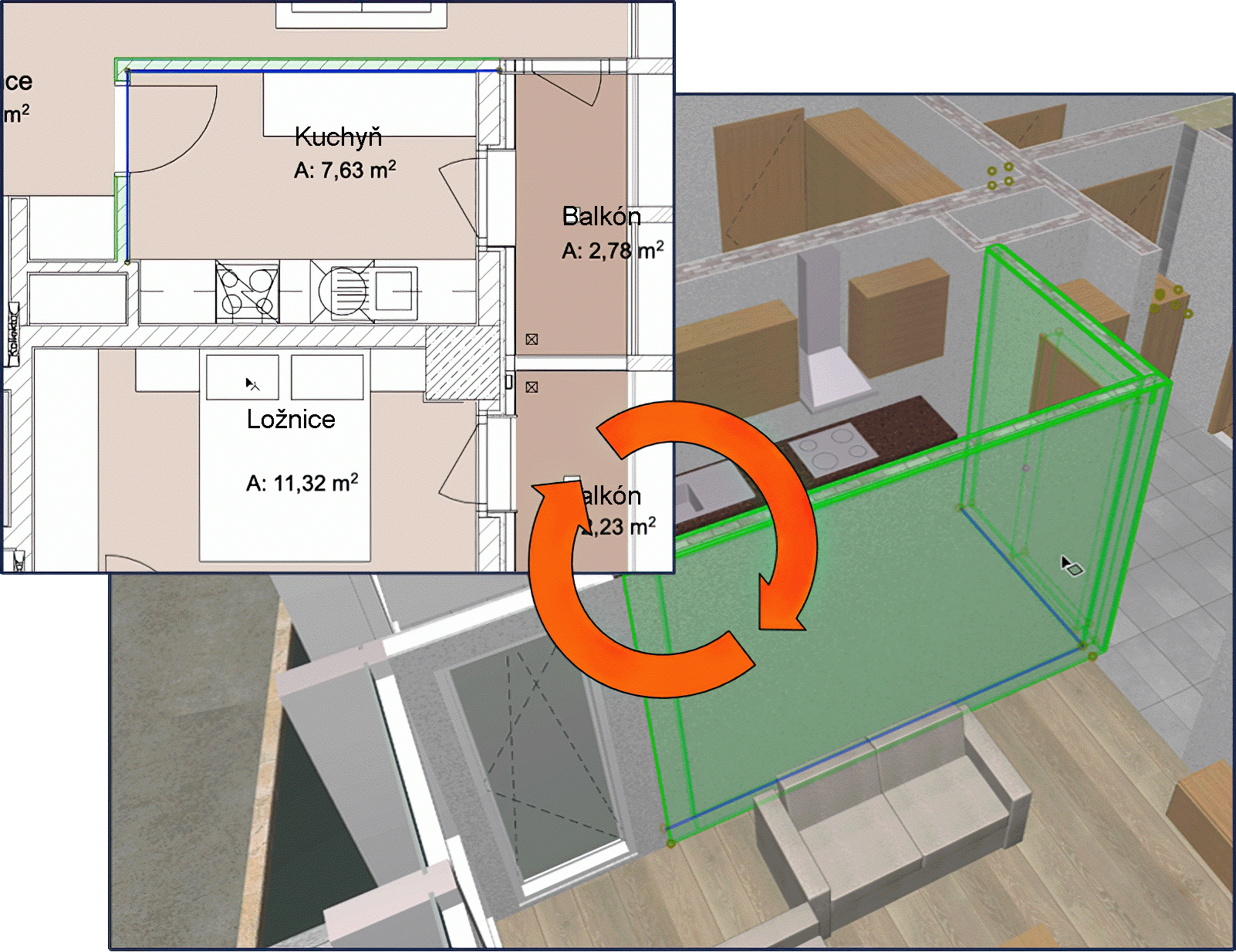

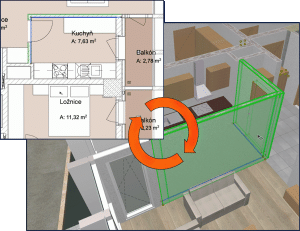

Značné zrychlení práce přináší fakt, že prvek označený ve 2D (půdorys, řez, pohled) lze kliknutím zobrazit ve 3D (perspektiva, axonometrie) a naopak. Prvky označené ve 3D lze kliknutím skrýt.

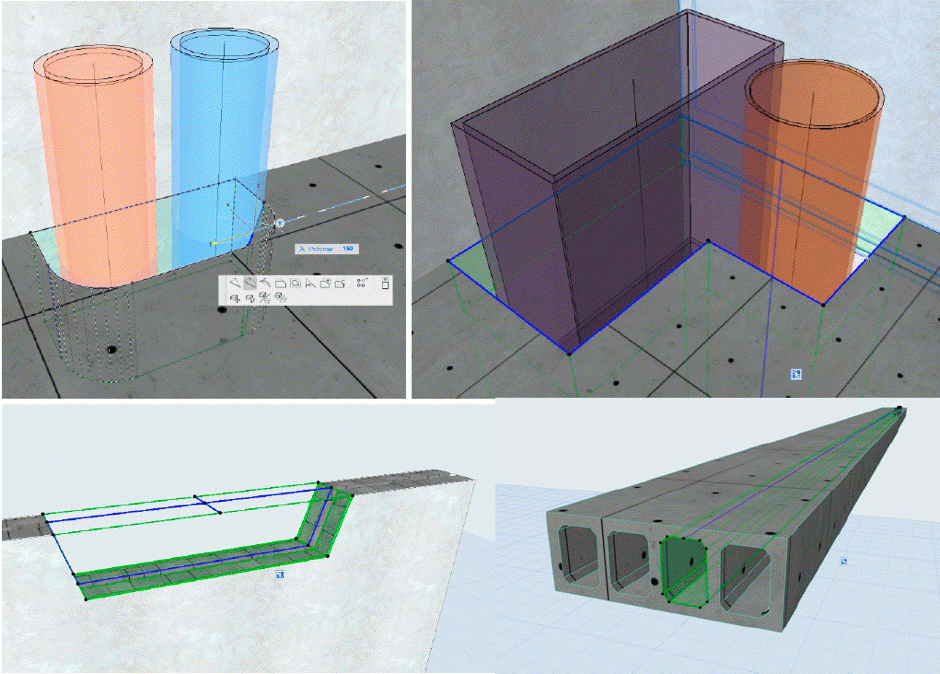

Nástroj Prostup je zásadní pomůckou při BIM projektování pro koordinace a vykazování. Archicad SE 2022 rozšířila možnosti tohoto nástroje, ve 2D i 3D lze navrhovat prostupy s polygonálním profilem.

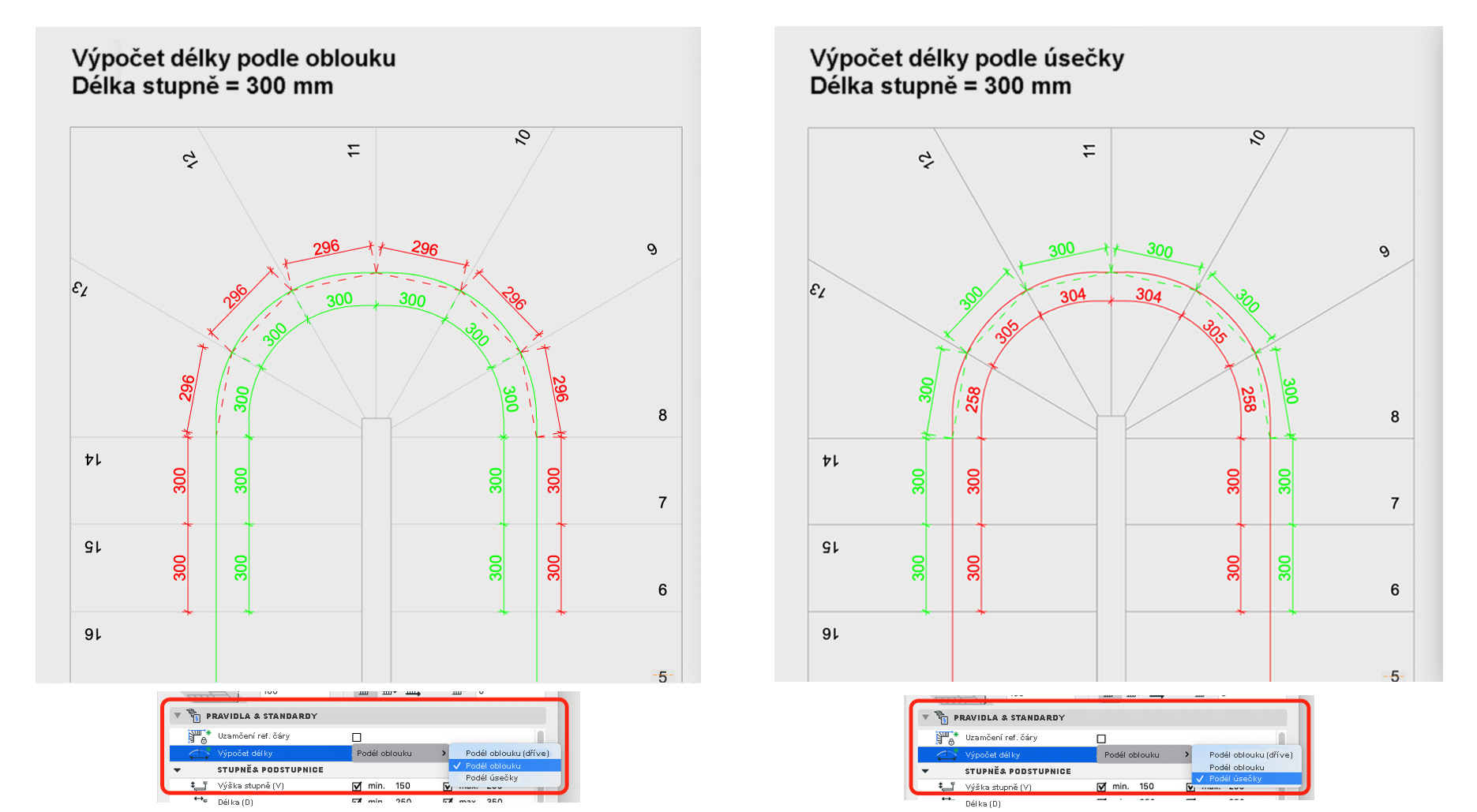

Vylepšení nástroje Schodiště přineslo novou metodu výpočtu délky stupňů „Podél sečny“, novou volbu „Zamknout referenční čáru“ při editaci schodiště, automatizované nastavení „Podesty schodiště“, nové nastavení symetrického uspořádání zkosených stupňů. Schodiště lze vytvořit dle všech lokálních standardů.

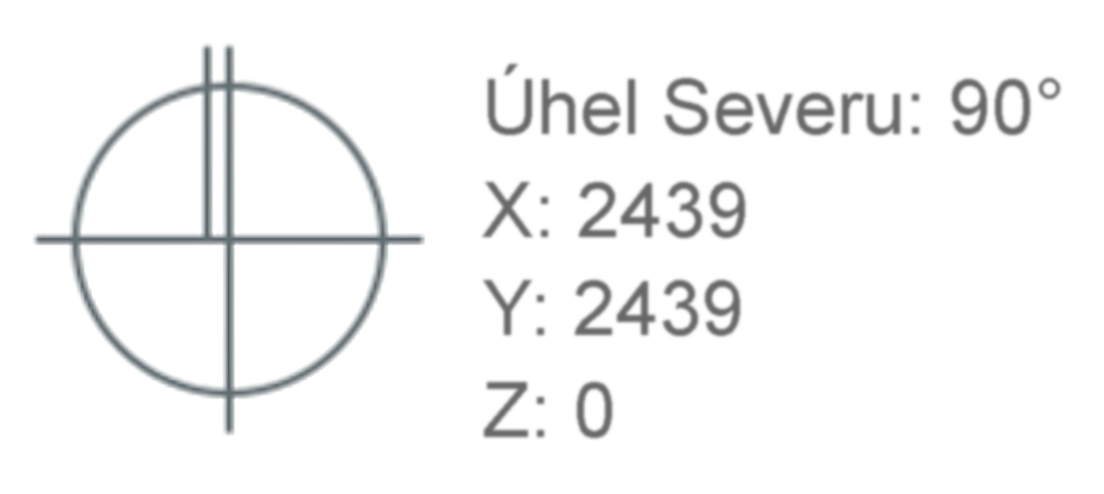

Různé CAD/BIM programy různým způsobem pracují se souřadným systémem. Různé požadavky na počátek souřadného systému mají různé profese či místní zvyklosti (např. JTSK). Nový prvek Geodetický bod lze vložit kamkoli do půdorysu a definovat tak počátek souřadného systému daného projektu ve vztahu ke spolupracujícím projektantům či navazujícím profesím. Takto „přenastavený“ souřadný systém se projeví i při sdílení projektu prostřednictvím „obecných“ datových formátů jako jsou IFC, BCF a DWG.

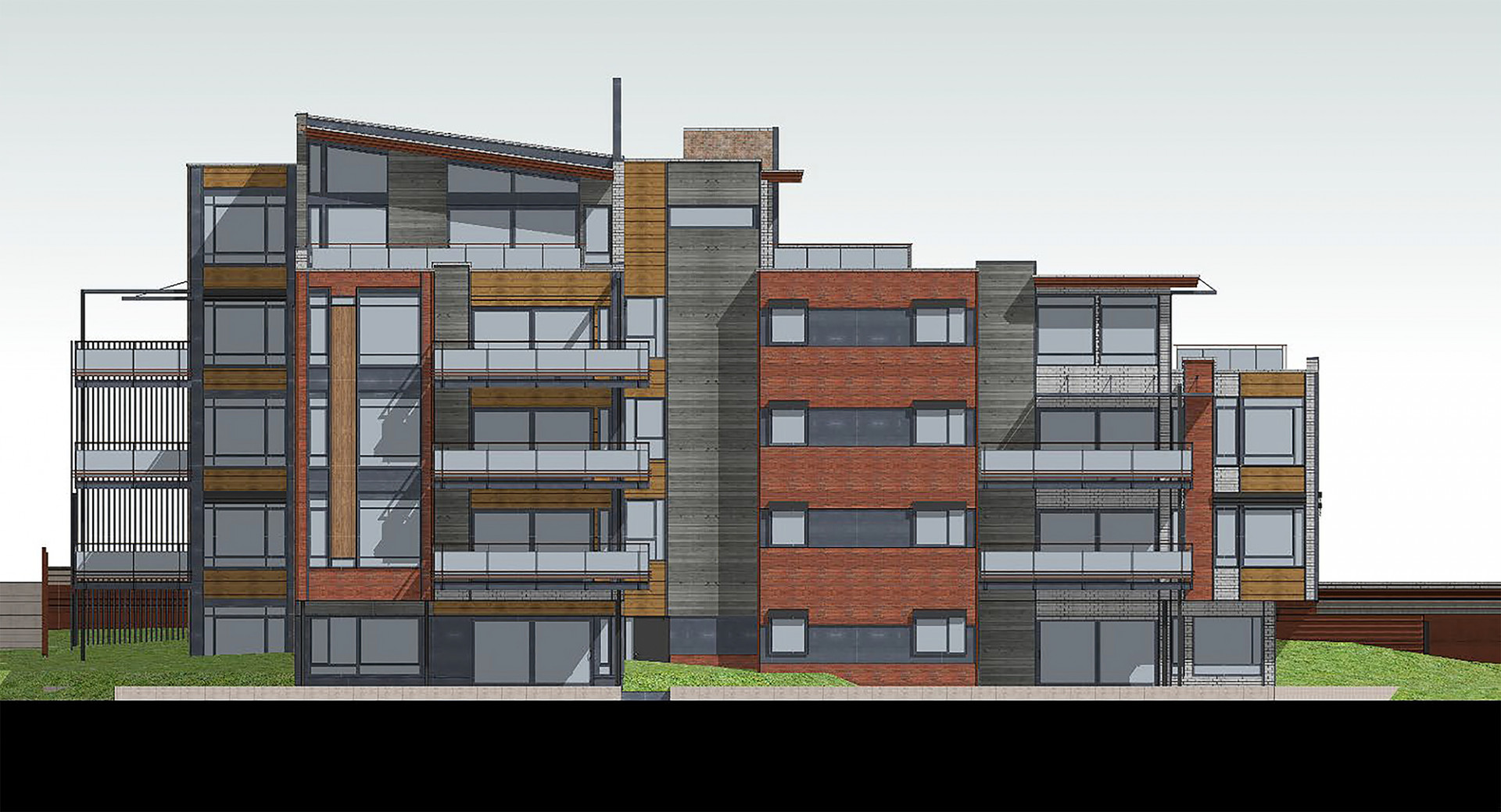

Povrchové textury v řezech & pohledech. Materiály v Archicadu s sebou nesou informace o barvě, textuře a vektorové šrafě na povrchu. Tyto parametry byly primárně určeny pro 3D zobrazení. Archicad SE 2022 s nimi pracuje i v řezech a pohledech, kde mohou dokreslit povrchy konstrukcí i vyplnit plochy stínů.

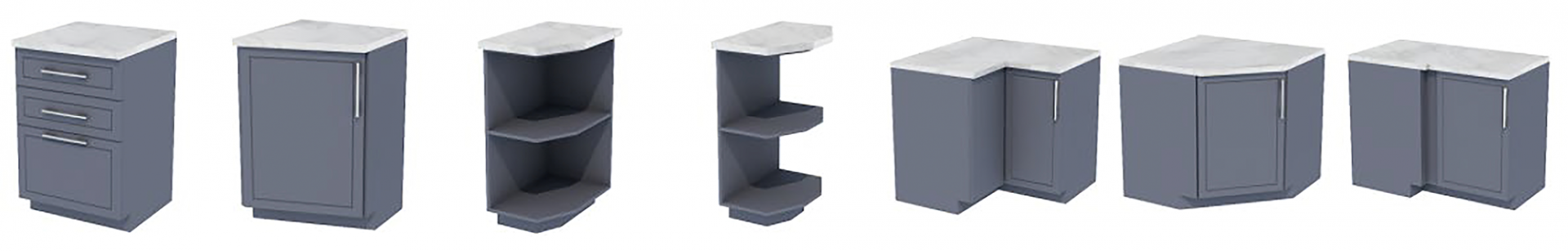

Rozšíření knihovny o nábytek a dekorace pro obýváky, kuchyňské židle, venkovní nábytek, ale hlavně plně parametrické modulární kuchyně. Kuchyňské skříňky jsou seřazeny do tří hlavních kategorií – spodní, vysoké a horní (nástěnné) – a dále tříděné dle tvaru (např. obdélníkové, zkosené, tvaru L, C nebo S). Každý prvek linky (skříňka) je plně parametrický a nabízí celou škálu nastavitelných elementů (úchytka).

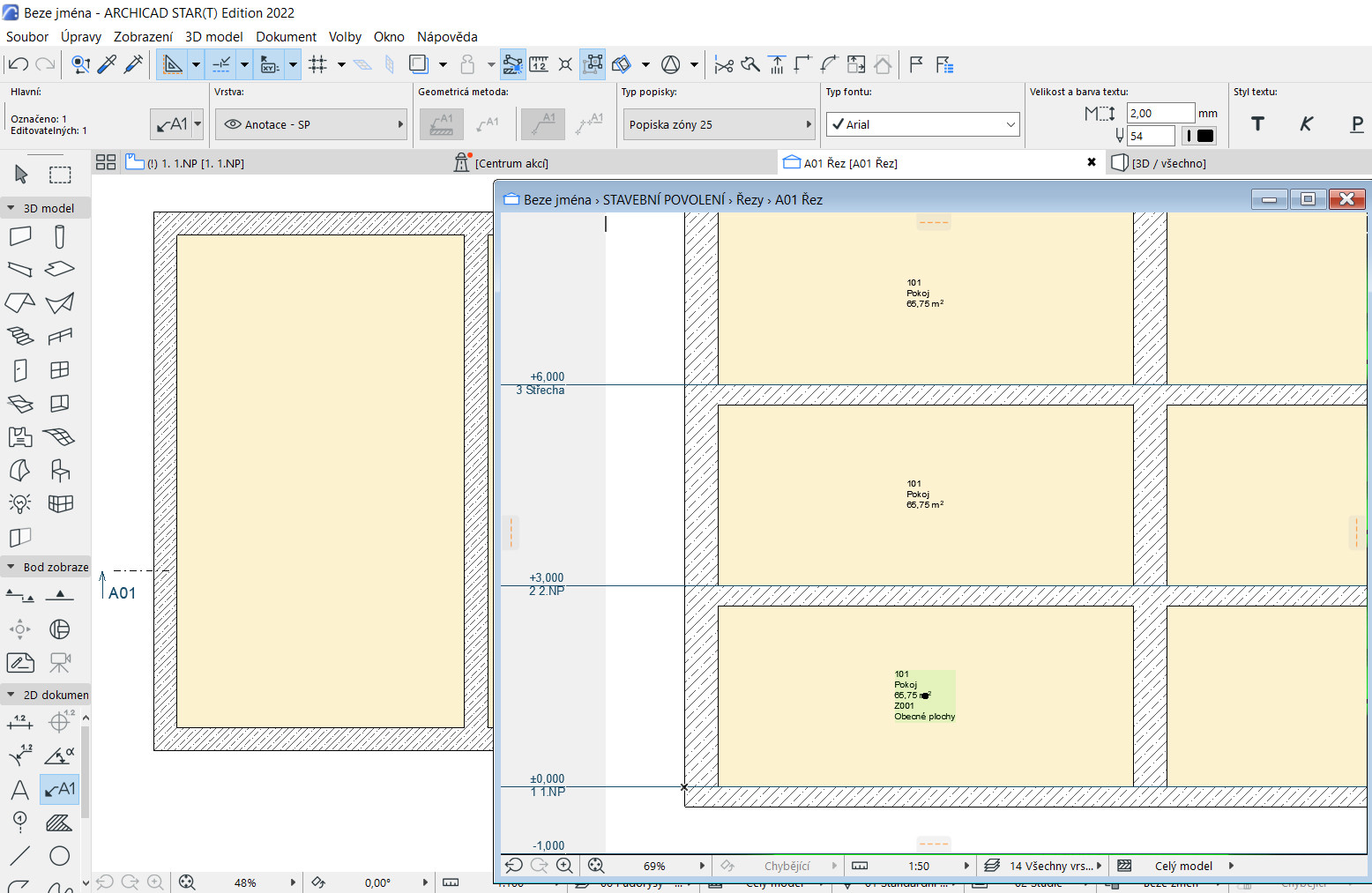

Zóny se zobrazují jako ořezané a neořezané přímo v řezech, pohledech, interiérových pohledech i 3D dokumentech, což umožňuje větší flexibilitu při tvorbě dokumentace a modelování. Vzhled Zón, včetně jejich průhlednosti se nastavuje pomocí Grafických stylů. Zóny lze nyní popisovat stejně jako ostatní prvky. Pomocí nástroje Popiska lze přidat k jedné Zóně libovolný počet popisků, například pro různé typy zobrazení a měřítka. Lze použít Popisku Text/autotext a pracovat s údaji jako Název místnosti, Kategorie/kód zóny a Měřená/vypočtená plocha. K dispozici je také nově vytvořená GDL popiska s rozsáhlými možnostmi přizpůsobení.
Srovnání SE 2022 s Archicadem 25
| Nové funkce v Archicadu 25 Archicad 25 | typ | v ACSE2022 |
| Zobrazení Zón v řezech a pohledech | dokumentace | ano |
| Popisky Zón využívající autotexty stejně jako u ostatních prvků | dokumentace | ano |
| Prostupy polygonálního profilu | navrhování | ano |
| Vylepšení nástroje Schodiště - nové metoda výpočtu délky stupňů | navrhování | ano |
| Parametrické modulární kuchyně | navrhování | ano |
| Podpora pro Rhino 6 a 7 | navrhování | ne |
| Práce se zatížením (statika) | Open BIM | ne |
| Podpora všech verzí formátu SAF (statika) | Open BIM | ne |
| Automatizované vytvoření podpor konstrukcí (statika) | Open BIM | ne |
| Sdílení RFA & RVT geometrie | Open BIM | ne |
| Archicad - Solibri propojení | Open BIM | ne |
| Nativní geodetický bod | pracovní postupy | ano |
| Vylepšená navigace mezi 2D/3D | pracovní postupy | ano |
| Další vylepšení Grafických stylů - snadná synchronizace "vizualizací" 2D a 3D zobrazení | pracovní postupy | ano |
| Nastavení průhlednosti povrchu v pravidlech pro Grafické styly | pracovní postupy | ano |
| Možnost skrýt obrysy řezaných a neřezaných částí prvků | pracovní postupy | ano |
| Sledování změn a vylepšené porovnávání modelů | pracovní postupy | ne |
| Aktualizace vlastností v připojených modulech | pracovní postupy | ne |
| Nový příkaz pro kontrolu (částečného) překryvu lineárních prvků | pracovní postupy | ne |
| Export klasifikací stavebních materiálů jako IFC klasifikací | spolupráce | ano |
| Podpora geodetického bodu Archicadu v rámci sdílení RVT | spolupráce | ne |
| Povrchové textury v řezech & pohledech | vizualizace | ano |
| Textury ve vektorových výplních | vizualizace | ano |
| Nativní podpora technologie Metal graphics (nahrazuje Open GL na macOS) | vizualizace | ano |
| Podpora renderovacího enginu Redshift od Maxonu – rychlejší výpočty využívající GPU | vizualizace | ne |
| Vylepšené PARAM-O | add-On | ne |
Archicad SE 2022 stojí 59 900, - Kč (72 479,- Kč vč. DPH). Program podporuje operační systémy Windows i macOS. Archicad SE 2022 načítá projekty z SE 2006 a novějších verzí. Archicad SE 2022 nedokáže načíst ani uložit data z Archicadu 10/11/12/13/14/15/16/17/18/19/20/21/22/23/24/25. Archicad SE 2022 ukládá pouze svůj datový formát. Archicad 25 načítá projekty z SE 2012 a novějších verzí.
