Nejvyšší dřevěná budova v Německu už měří 25 metrů

Koncepci energeticky efektivního města s místem pro bydlení, živnosti, kanceláře, turistiku a zdravotnické služby dlouhodobě podporuje Spolkové ministerstvo hospodářství a technologie (Bundesministerium für Wirtschaft und Technologie - BMWi).

Osmipodlažní dřevěná stavba ve čtvrti nulových emisí

Původní budovy vojenské základny budou buď odstraněny, nebo modernizovány podle nejnovějších standardů. Současně budou doplněny novostavbami, které budou realizovány inovativním systémem dřevěných konstrukcí. A dva nové objekty už v současnosti v areálu stojí - v prostředí plném zeleně vedle domů pro jednu a dvě rodiny (postaveny jsou ve standardu pasivních domů) tady doposud vyrostly dvě vícepodlažní budovy, stavěné inovativním způsobem z konstrukcí na bázi dřeva. Tyto výškové dřevostavby nastavují ve věci komfortu bydlení, hospodárnosti a stavební fyziky v Německu nová měřítka. Již 2010 byla na území v rámci pilotního projektu postavena ze dřeva čtyřpodlažní budova, v dubnu 2011 byl spuštěn další, ještě ambicióznější projekt: za podpory vědců z Technické univerzity v Mnichově, Vysoké školy v Rosenheimu a ift Rosenheim bylo započato s projektováním a výstavbou osmipodlažní budovy – s téměř 25 metry v současnosti nejvyššího domu na bázi dřeva v Německu.

Dosavadním rekordmanem byl 22 metrů vysoký sedmipodlažní bytový dům v berlínském městském okrsku Prenzlauer Berg, na jehož koncepci požární ochrany s použitím vysoce účinného protipožárního opláštění se sádrovláknitými materiály FERMACELL se podobně jako v Bad Aiblingu podílel největší evropský výrobce sádrovláknitých materiálů, společnost Fermacell.

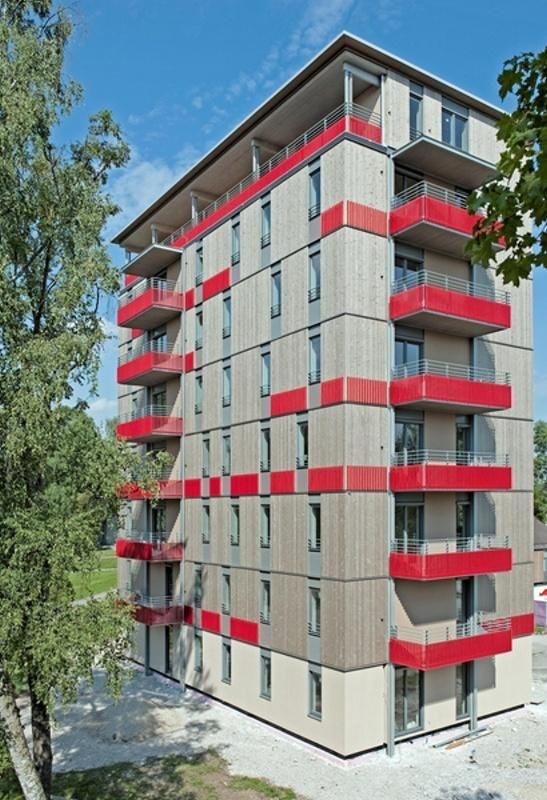

Výstavba nové osmipodlažní budovy probíhala od dubna do září 2011, dřevostavbu realizovala podle projektu mnichovské firmy SCHANKULA Architekten společnost Huber & Sohn GmbH & Co.KG Bachmehring a učinné protipožární opláštění navrhla a dodala společnost Fermacell GmbH, Duisburg. Celá nosná konstrukce budovy je dřevěná, pouze schodišťové jádro je z důvodů ochrany proti požáru provedeno z betonu. Také opláštění fasády je zhotoveno z velké části ze dřeva a místy doplněno omítnutými plochami. Dřevo je „přiznáno“ i v interiéru - ve vnitřním prostoru jsou částečně viditelné dřevěné stropy a stěny s cílem, aby mohl být vnímán základní stavební materiál budovy. Systém dřevěné stavby vyvinutý firmou Huber & Sohn GmbH & Co. KG je ideální i z pohledu dodatečného umístění nového objektu v hustých aglomeracích. Díky štíhlé konstrukci se získala obytná plocha navíc a díky vysokému stupni prefabrikace byla budova postavena ve vysoké kvalitě a ve velmi krátkém čase - stěnové prvky přicházely na staveniště již se zabudovanými okny a hotovou fasádou, takže vybudování osmi podlaží bylo možné v průběhu třech a půl týdnů. V důsledku vysokého stupně prefabrikace bylo navíc na minimum sníženo obtěžování sousedů velkými stavebními stroji.

V obou spodních podlažích budou kanceláře, ve zbývajících šesti podlažích byty o různých velikostech a půdorysech - od 1-pokojového bytu přes 2- a 3-pokojové až k velkorysému Penthouse se střešní terasou. Při pouze malém počtu vnitřních nosných stěn je půdorysné členění maximálně flexibilní a jsou zde i byty vyhovující vozíčkářům. Všechna podlaží jsou přístupná po betonovém schodišti a výtahem. Otevřená pavlač, která spojuje schodiště s byty, eliminuje zaplnění schodiště kouřem a optimalizována je i úniková cesta v případě požáru. Každý byt má k dispozici volné plochy ve formě ocelových balkónů, které jsou kotveny do podlažních stropů - barevná zábradlí balkónů navíc vytváří podstatnou charakteristiku vzhledu budovy. Budovu zásobuje energií elektrárna na štěpky, která byla v areálu nově postavena. Spotřebou tepla k vytápění na úrovni pouhých 17,2 kWh/m2a dosahuje budova téměř standard pasivního domu.

Izolace nehořlavými deskami

Protože všechny nosné součásti osmipodlažní budovy musely být provedeny podle protipožární koncepce F 90+K260, bylo navrženo protipožárně účinné opláštění z nehořlavých stavebních a izolačních materiálů. Nosné prvky fasády vznikaly nejprve jako prefabrikáty u firmy Huber & Sohn v Bachmehring – základem je dřevěná masivní stěna z vlastního vývoje, oboustranně vyztužená opláštěním ze sádrovláknitých desek FERMACELL. K izolaci prvků byly použity nehořlavé desky z minerální vlny ROCKWOOL s bodem tavení> 1.000°C. Ty poskytují vynikající tepelnou ochranu, jsou upraveny jako vodu odpuzující a zvláště tvarově stabilní. Sádrovláknité desky FERMACELL v kombinaci s izolantem chrání bezpečně nosnou konstrukci proti požáru.

Účinná protipožární ochrana

Na straně místnosti bylo jako z hlediska protipožární ochrany účinné obložení provedeno ve dvou vrstvách opláštění ze sádrovláknitých desek Fermacell. Použité desky zaručují podle konstrukce požární ochranu F 120 a jsou podle EN 13501 klasifikovány jako nehořlavý stavební materiál třídy A2. Kromě toho splnil Fermacell všeobecné atesty stavebního dozoru ke kritériu zapouzdření K 60 u vícepodlažních dřevěných staveb a u nástaveb. V rámci vývoje a optimalizace nových stavebních dílů pro vícepodlažní dřevěnou stavbu byly třemi partnery - Huber & Sohn, Fermacell a Rockwool - provedeny zkoušky stavebních dílů, které dokumentují a ilustrují účinnost systémů a které umožnily jejich používání.

Krátké doby výstavby díky prefabrikaci

V dřevařském podniku Huber & Sohn GmbH & Co. KG Bachmehring vznikly kompletně prefabrikované prvky fasád včetně zabudovaných oken. „Díky úzké spolupráci se všemi účastníky stavby mohla být celková koncepce budovy průběžně optimalizována i z hlediska stavebních nákladů. Koncepce půdorysu, ze které se vycházelo, umožňuje vedle stavby bytů také různé typy kanceláří. Protože bylo zapotřebí pouze malého počtu nosných stěn, mohly být všechny půdorysy obměňovány podle individuálních přání.", uvedl Josef Huber. Optimální stavebně fyzikální a stavebně biologické hodnoty a především vynikající komfort bydlení zajišťuje souhra tří materiálů – dřeva, sádrovláknitých desek a minerální vlny. Speciálně vnější stěny musely za prvé vyhovět přísným protipožárním kritériím, za druhé zajistit nejlepší ochranu proti chladu, horku a hluku. Aby bylo možné dosáhnout parametry blízké standardu pasivního domu, byla v nové výškově budově ve fasádních prvcích navržena a použita izolace o tloušťce 240 mm.

Osmipodlažní dřevěná budova nastavuje měřítka

Budova postavená v Bad Aibling názorně prezentuje, jaké potenciály a možnosti poskytuje při výstavbě moderní dřevěná konstrukce. Je to další důkaz, že dřevo jako základní stavební materiál může u vysokých budov nahradit konvenční stavební materiály jako beton, ocel a cihlu. Souhra inovativních prefabrikovaných stěnových a fasádních modulů, speciálních izolačních materiálů a sádrovláknitého opláštění umožnila nyní poprvé „dokonaný skok" do výše. Novelizací Vzorového stavebního řádu (Musterbauordnung - MBO) a realizací Směrnice pro dřevěné stavby vznikly sice již v roce 2002 zákonné podklady pro vícepodlažní výstavbu ze dřeva v Německu, teprve praxe při výstavbě nových objektů však postavila průmysl a stavební podniky před nová řešení.

Nejdříve byla realizována řada dřevěných staveb střední výšky, které podle MBO, třída budov 4 (tato třída zahrnuje budovy, které se vyznačují výškou podlahy nejvyššího podlaží s obytnými prostorami až 13 m a plochou užitných jednotek do 400 m²), musely prokázat vysoce ohnivzdorné konstrukce.

Pro budovu v Bad Aiblingu byla vyvinuta, vyzkoušena a schválena komplexní protipožární koncepce, která připraví cestu k ještě k vyšším budovám na bázi dřevěných konstrukcí. Protože MBO vyžaduje pro budovy třídy 5 s výškou podlahy větší než 13 metrů ohnivzdorné konstrukce s dalšími požadavky na vlastnosti stavebních materiálů při požáru, byly použity speciální izolační materiály a konstrukce s opláštěním ze sádrovláknitých desek.

Výstavba obvodových stěn (údaje o materiálech/tloušťky): Nosné obvodové stěny s dřevěným obložením: • Vertikální dřevěný obklad 21mm • Horizontální laťování 40mm • Fasádový pás Stamisol • Izolace • Sádrovláknitá deska FERMACELL 18mm • Větrotěsná vrstva a parozábrana • Dřevěná masivní stěna 85 - 120mm • Sádrovláknité desky FERMACELL 2 x 18mm

Nenosné obvodové stěny s omítkou: • Omítka 8mm • Izolace • Sádrovláknitá deska FERMACELL 18mm • Větrotěsná vrstva a parozábrana • Dřevěná masivní stěna 85mm • Sádrovláknitá deska FERMACELL 18mm

Konstrukce podlahy: • Základová deska beton 1000mm • Utěsnění proti vzlínající vlhkosti • Izolace • Izolace kročejového hluku 40mm • Cementový potěr 60mm

Konstrukce stropu: • Křížem vrstvené masivní dřevo (CLT) 197mm • Rychlotuhnoucí podsyp 90mm • Izolace kročejového hluku 40mm • Cementový potěr 60mm • Parketová podlaha 20mm

Konstrukce střechy: • Křížem vrstvené masivní dřevo (CLT) 147mm • Parozábrana • Izolace spádu 240 - 340mm • Střešní vodotěsná izolace 2mm • Křemílkový posyp 50mm

Povrchová úprava stěn: • v Penthouse - :viditelné dřevěné povrchy, bíle lazurovány • ostatní podlaží - sádrovláknité desky FERMACELL s bílým nátěrem

Protihluková ochrana: ift Schallschutzzentrum, Rosenheim Stavba ze dřeva: Huber & Sohn GmbH & Co. KG, Bachmehring Zajištění kvality: Materialprüfanstalt der TU München, Univ.-Prof. Dr.-Ing. Stefan Winter

Technické poradenství Izolace fasády: Deutsche Rockwool Mineralwoll GmbH S Co. OHG, Gladbeck Protipožárně účinné opláštění: Fermacell GmbH, Duisburg
