ArchiCAD 8

Výrobce uvádí, že bylo kompletně přepracováno jádro programu, byla přidána plná podpora OpenGL a radikálně se změnilo uživatelské rozhraní. Hardwarové nároky nejsou malé,minimem je 512 MB paměti, doporučen 1 GB, procesor minimálně 1 GHz.Základní rozsah funkcí, struktura práceZákladní rozsah funkcí a struktura práce v ArchiCADu od počátku vychází ze stále se zdokonalující a také časem prověřené filosofie Virtuální budovy. Proto v hodnocení práce s novou verzí rozhodně nelze hovořit o revoluci, nýbrž o dalším evolučním posunu.Nejsilnější stránky ArchiCADu oproti jeho konkurenci spočívají ve fázi studie.Tvorba půdorysů ze zdí,sloupů a knihovních prvků – oken, dveří, zařizovacích předmětů – je velmi rychlá a přirozená. Všechny knihovní prvky jsou už připraveny pro prezentaci (vyčernění zdí, obtažení tlustou čárou, neprůhlednost nábytku) nebo je možné jejich vlastnosti jedním příkazem změnit podle potřeby. Na první pohled se zdá, že vlastnosti nebo počet knihovních prvků mohou být omezené, ale v 90% případů vyhovují potřebám architekta nebo se dají přidáním nějakého prvku nebo přenastavením vlastností upravit. Po menší zkušenosti s ArchiCADem dokáže architekt některé nedostatky knihoven snadno nahradit použitím jiného prvku. Přidáním stropních desek, schodiště, střechy atd. se již postavená dispozice postupně mění také na 3D model domu. Výhodou je, že vše se děje stále v rámci jednoho souboru. Každý prvek 3D modelu má standardně nastaven materiál nebo texturu, kterou je vybaven pro renderování. Tyto vlastnosti můžeme měnit v nastavení materiálů tak, jak konkrétní projekt vyžaduje. Kdykoli si v průběhu práce můžeme spustit zkušební renderování rozdělaného modelu, abychom viděli, zda je naše představa správná. Nastavení materiálů a knihovních prvků je možné měnit již ve 3D zobrazení v reálném čase. Modelování v ArchiCADu tedy může být pro architekta zábavnou a zajímavou částí navrhování domu.Mezi úplné novinky patří možnost upravovat libovolné objekty pomocí booleovských operací, lze tedy odečíst, sloučit nebo vytvořit průnik čehokoli s čímkoli. V možnostech kresby přibyla multičára, tedy možnost měnit stupeň křivosti v průběhu kreslení, a to nejen u křivek, ale i u zdí a desek, kde také přibyly možnosti v kontextových paletkách. Další novinky jsou většinou vylepšením stávajících funkcí nebo přidáním dříve samostatných plug-inů přímo do programu. Po utilitě na vytváření příhradových nosníků je to tentokrát RoofMaker, který automatizuje tvorbu modelu krovu. Ze sedmé verze známý nástroj rohové okno byl zdokonalen. Nyní s ním lze vytvořit rohové okno ze všech dostupných standardních oken knihovních prvků ArchiCADu. Nástroj střešní okno, který byl poněkud netypicky umístěn mezi běžnými knihovními prvky, je nyní v položce okenní prvky, tedy tam, kam logicky patřil a patří. Není snad třeba zdůrazňovat, že se okno ve střešní rovině chová jako okno ve stěně. Naopak ve StairMakeru není nového nic a kresba schodiště stále neodpovídá ČSN, a vzhledem k zemi původu, jakkoli je česká verze prodejně úspěšná, asi ještě dlouho odpovídat nebude.

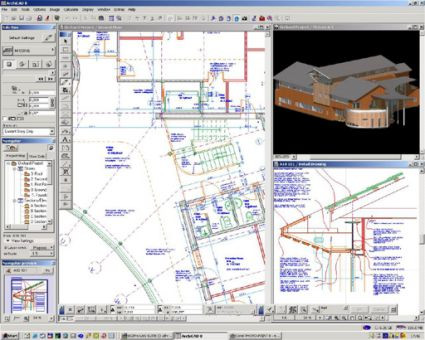

Pracovní prostředí ArchiCADu 8Grafické rozhraní, rozmístění ovládacích prvkůUživatelské rozhraní se na první pohled stalo složitějším, avšak ve chvíli, kdy uživatel pochopí filosofii tvůrců programu, přijde zároveň i na to, že práce s ním je příjemnější, a oželí i několik změn v obvyklých klávesových zkratkách. Pokud ne, může je samozřejmě nastavit podle svého. Výraznou novinkou je možnost „konečně “využívat kolečko myši. Pravda je taková, že Graphisoft nechtěl vkládat funkci kolečka do programu, která není využívána na platformách Windows i Mac. Uživatelé Macintoshů však záhy přišli na to, že jim je jedno tlačítko málo, a zkusili použít kdysi novinkovou USB myš s kolečkem pro Windows a s překvapením zjistili, že kolečko je jejich operačním systémem podporováno. Pak již nic nebránilo využít tuto funkci i v ArchiCADu.Práce s programem, tvorba prvkůDůležitým prvkem ve vybavení nebo vlastnostech tohoto CADu je jeho vnitřní popisný jazyk, který je zčásti přístupný uživateli ve formátu GDL (Geometric Description Language). Ten jednoduchou formou programování (srovnatelnou složitostí s HTML nebo BASIC programováním) umožní uživateli vytvářet si vlastní objekty, případně editovat prvky dodané se softwarem nebo vytvořené jinými uživateli. Na filozofii „knihoven “ a „knihovních prvků “ přistoupili i někteří výrobci. Poskytují volně ke stažení nebo distribuují na CD knihovny svých výrobků přímo pro ArchiCAD. Ty jsou tvořeny na rozdíl od bloků jen popisem, který se může libovolně opakovat, aniž by zvětšoval samotný projekt, a s využitím další důležité vlastnosti GDL objektů, parametrizace prvků. Například kuchyňskou skříňku si uživatel může plně nastavit od výšky desky až po otevření zásuvky v ovládacím dialogu prvku, přímo v půdorysu nebo myší ve 3D zobrazení. Prvky mohou mít navíc i rozpočtové vlastnosti, což pak usnadní tvorbu kalkulací přímo v prostředí ArchiCADu.Modul Teamwork, který je k dispozici již od verze 5.0, respektive 6.5, umožňuje práci ve větším kolektivu a přiřadit jednotlivým spolupracovníkům přístupová práva do projektu na více úrovních a v závislosti na jejich kompetencích – plošným vymezením části výkresu počínaje a přístupem do vymezeného 3D prostoru objektu konče. Garant projektu má možnost při zahájení prací nadefinovat parametry výkresových prostorů, nadefinovat hladiny v projektu, konstrukční výšky jednotlivých podlaží či nastavit vlastnosti jako například použitelné typy zdí, otvory, jejich materiály, barvu a mnohé další vlastnosti související s přípravnými a organizačními pracemi na projektu.Schopnost vizualizace a prezentace datFotorealistické renderování u nové „osmičky “kromě zvýšení rychlosti žádnou zásadní změnou neprošlo. Není sice nijak špatné, ale přesto je lepší v případě požadavků na kvalitní zobrazení použít buď nějaký plug-in nebo externí renderovací program. Zvláštní kapitolou jsou nefotorealistické renderovací metody, ty se proti minulým verzím sjednotily do jedné, ovšem s možností plného ovládání, takže je možné vytvořit si v ArchiCADu vlastní „kresličský “ styl jako tužka, uhel, křída a podobně včetně možnosti nastavit nepřesnost čar nebo přetahování. Oproti tomu prošel dalším rozvojem systém pro publikování projektu. Ten sice není úplně nový, ale je čím dál tím propracovanější. Okno „správce projektu “ nabízí uživateli přehled o všech „výkresech “, ty jsou z modelu automaticky generovány. Toto svým způsobem elektronické paré lze publikovat od výřezu až po celý balík výkresů, které je možno dále tisknout, uložit do formátu PDF pomocí dodaného tiskového programu nebo poslat přes ftp, http nebo e-mail klientovi, od něhož se výkres vrátí s vkreslenými připomínkami (funkce „red line “) zpětně zobrazitelnými přímo v projektu. Komunikace s dalšími CADy se dále zlepšila, nastavení importu DWG/DXF souborů dostalo grafické rozhraní (dříve si uživatel musel napsat skript s parametry), možnosti x-ref je možné používat už od verze 6.5. Velkou novinkou je další výkresový prostor – detail. Ten se vyznačí značkou v půdorysu a dále se edituje jako samostatný výkres v novém okně již jen jako čáry a plochy, a jako samostatný výkres se pak chová i při publikování. Dalšími drobnými vylepšeními jsou možnosti řezu, kde lze nově nastavit nulovou tloušťku nebo zobrazit vzdálené objekty jednotnou tenkou čarou. Verze 8 také umožňuje nadefinovat více nulových úrovní a nastavit nadmořskou výšku přímo v projektu.Pokud se ArchiCAD vylepšil, PlotMaker,tedy tiskový a plotrovací modul, má v nadsázce se svými předchůdci společné jen jméno. PlotMaker načítá přímo projekt ArchiCADu a přitom zachovává strukturu dokumentace vytvořené v projektu. Dále umožní například vložit do šablony výkresu automatické razítko, které samo zjistí vše od jména autora, přes název projektu a měřítko, po datum a postupně generované číslo výkresu, lze rovněž přímo vložit tabulky, a to jak výpisy prvků, tak rozpočtové seznamy a kalkulace ceny i délky výstavby. Ty se generují automaticky a mají zároveň zpětnou vazbu na model, takže úprava rozměru dveří v tabulce se projeví i v modelu. Dalo by se říci, že stačí jednou připravit vzorovou tiskovou sestavu PlotMakeru a pak už jen navrhovat domy, dokumentace se vytvoří sama. Tiskové sestavy pak lze samostatně nebo v dávkách tisknout, plotrovat nebo uložit do internetem sdílených formátů HTML nebo PDF.

Bytový dům Praha, generální projektant LANG & ŠPINAR, architektonický ateliér. Perspektivní pohled z ulice Legionářů. Počítačová vizualizace.ShrnutíPokud něco zklamalo naše očekávání nové verze 8, tak to bylo ponechání staré technologie renderování. Ve srovnání s konkurenčními programy již realistické zobrazení trochu pokulhává. U nastavení materiálů stále chybí možnost nastavení odlesku materiálu, což by bylo efektní u oken a lesklých ploch. V době skleněných fasád tento efekt opravdu citelně chybí. Pro vysoce kvalitní vizualizace je sice možné použít navazující software Artlantis. Tento proces sice bezproblémového, avšak relativně zdlouhavého importu dat trochu popírá charakteristiku ArchiCADu jako komplexního programu. Subjektivně jsme také měli částečné problémy se zpětnou kompatibilitou programu, některé nové funkce při použití starších souborů nefungovaly. Kritických připomínek není mnoho ani přesto, že některé staré problémy uživatelů ArchiCADu (kvalita renderování,soulad s ČSN)i uživatelů jiných specializovaných CAD programů (horší vazby na obecný a rozšířený AutoCAD)přetrvávají, mnohé další byly odstraněny. V konečném hodnocení budiž řečeno, že verze 8 je skutečně přínosným zlepšením s mnoha přísliby dalšího pozitivního vývoje do budoucna. Pro zkušeného uživatele bude určitě přínosem v podobě dalšího zjednodušení běžných operací a v komfortu ovládání, pro začátečníky zpřístupněním většiny ovládacích prvků a motivací v rozsahu možností. Obě skupiny pak ocení rychlost jak ve výkresovém, tak v modelovém prostoru.Cena za novou licenci:199 800 Kč (bez 5%DPH)Upgrade z předchozí verze:27 800 KčKontakt: www.cegra.czPsáno pro časopis ERA21Michal Zlámaný,Martin Sladký,Luděk Podlipný
